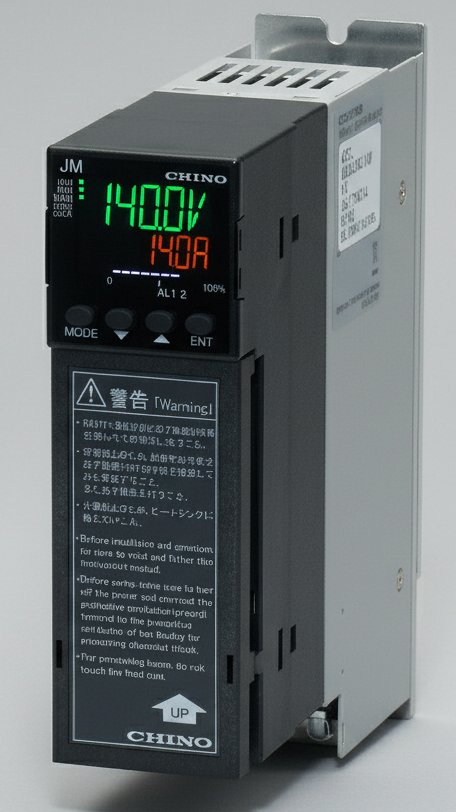

Thyristor công suất JM-SCR

Dòng JM là bộ điều chỉnh Thyristor một pha tiếp nhận tín hiệu từ bộ điều khiển (controller), PLC hoặc thiết bị cài đặt thủ công, sau đó điều chỉnh công suất cung cấp cho bộ gia nhiệt (heater) của lò điện. Sản phẩm có sẵn với dải dòng điện định mức từ 10A đến 500A , cho phép bạn lựa chọn công suất phù hợp với định mức của bộ gia nhiệt. Dòng JM là bộ điều chỉnh Thyristor một pha, được thiết kế chuyên biệt để cung cấp khả năng điều khiển công suất ổn định và chính xác cho bộ gia nhiệt (heater) của lò điện và các tải nhiệt khác.

Số pha (Number of phases)

Một pha (Single Phase)

Dòng điện định mức (Rated current)

10, 20, 30, 50, 75, 100, 150, 200, 250, 300, 400, 500A (tùy chọn theo model)

Điện áp định mức (Rated voltage)

200/220/240V AC

Tần số định mức (Rated Frequency)

50/60Hz (chuyển đổi tự động)

Tín hiệu đầu vào (Input Signal)

4~20mA DC, 0~10V DC, 0~5V DC, 1~5V DC, Tín hiệu logic (L: 0.0V DC ≤ input ≤ 1.5V DC, H: 4.0V DC ≤ input ≤ 10.0V DC)

Phạm vi đầu ra (Output Range)

0 đến 98% điện áp định mức

Giá liên hệ theo cấu hình và số lượng.

Thông số kỹ thuật và mô tả

Giải Pháp Điều Khiển Năng Lượng Chính Xác cho Bộ Gia Nhiệt!

Điều Khiển Linh Hoạt và Tích Hợp

- Sản phẩm tiếp nhận các tín hiệu đầu vào từ nhiều nguồn khác nhau như: bộ điều khiển (controller), PLC, hoặc thông qua thiết bị cài đặt thủ công.

- Sau đó, nó tự động điều chỉnh chính xác công suất cung cấp cho bộ gia nhiệt, đảm bảo quy trình gia nhiệt diễn ra ổn định và hiệu quả.

Thiết Kế Thân Thiện với Người Dùng

- Đây là loại tích hợp (Integrated type) với màn hình hiển thị cài đặt theo tiêu chuẩn (as standard).

- Màn hình hiển thị phía trước dễ đọc (Easy-to-read) giúp người vận hành dễ dàng kiểm tra các thông số cài đặt và trạng thái hoạt động tức thời.

Lựa Chọn Công Suất Đa Dạng

- Dòng JM có sẵn với dải dòng điện định mức rộng từ 10A đến 500A.

- Điều này cho phép khách hàng lựa chọn công suất phù hợp với định mức của bộ gia nhiệt (heater rating), tối ưu hóa hiệu suất hệ thống.

- Tích hợp chức năng kết nối RS-485 theo tiêu chuẩn.

Danh Sách Model Bộ Điều Chỉnh Thyristor Một Pha Dòng JM

Danh sách model bộ điều chỉnh Thyristor JM

Model (Mã sản phẩm)	Điện áp mạch chính định mức	Dòng điện định mức	Cầu chì tác động nhanh
JM20010□N303NN	200V	10A	Không có (None)
JM20020□N303NN	200V	20A	Không có (None)
JM20030□N303NN	200V	30A	Không có (None)
JM20030□A303NN	200V	30A	Tích hợp (Built-in)
JM20050□N303NN	200V	50A	Không có (None)
JM20050□A303NN	200V	50A	Tích hợp (Built-in)
JM20075□N303NN	200V	75A	Không có (None)
JM20075□A303NN	200V	75A	Tích hợp (Built-in)
JM20100□N303NN	200V	100A	Không có (None)
JM20100□A303NN	200V	100A	Tích hợp (Built-in)
JM20150□N303NN	200V	150A	Không có (None)
JM20150□A303NN	200V	150A	Tích hợp (Built-in)
JM20200□N303NN	200V	200A	Không có (None)
JM20200□A303NN	200V	200A	Tích hợp (Built-in)
JM20250□N303NN	200V	250A	Không có (None)
JM20250□A303NN	200V	250A	Tích hợp (Built-in)
JM20300□N303NN	200V	300A	Không có (None)
JM20300□A303NN	200V	300A	Tích hợp (Built-in)
JM20400□N303NN	200V	400A	Không có (None)
JM20400□A303NN	200V	400A	Tích hợp (Built-in)
JM20500□N303NN	200V	500A	Không có (None)
JM20500□A303NN	200V	500A	Tích hợp (Built-in)

**Ghi chú:** Điện áp cung cấp tiêu chuẩn là **200V**. Cần có biến áp nguồn điều khiển tùy chọn cho điện áp 100V hoặc 400V.

Ghi chú quan trọng về Nguồn điện:

- Điện áp cung cấp (Power supply voltage) tiêu chuẩn là 200V.

- Cần có biến áp nguồn điều khiển tùy chọn (option control power transformer) nếu sử dụng điện áp 100V hoặc 400V.

Thông Số Kỹ Thuật (Specifications)

Mục	Chi tiết
Số pha (Number of phases)	Một pha (Single Phase)
Dòng điện định mức (Rated current)	10, 20, 30, 50, 75, 100, 150, 200, 250, 300, 400, 500A (tùy chọn theo model)
Điện áp định mức (Rated voltage)	200/220/240V AC
Tần số định mức (Rated Frequency)	50/60Hz (chuyển đổi tự động)
Tín hiệu đầu vào (Input Signal)	4~20mA DC, 0~10V DC, 0~5V DC, 1~5V DC, Tín hiệu logic (L: 0.0V DC ≤ input ≤ 1.5V DC, H: 4.0V DC ≤ input ≤ 10.0V DC)
Phạm vi đầu ra (Output Range)	0 đến 98% điện áp định mức
Tải áp dụng (Applied load)	Tải trở (resistance load), Tải cảm ứng (inductive load - chỉ điều khiển pha, điều khiển phía sơ cấp máy biến áp)
Phương pháp điều khiển đầu ra	Điều khiển pha (Phase control) / Điều khiển chia tần số (frequency division control) (Có thể chuyển đổi tùy thuộc vào model)
Bảo vệ quá dòng (Current Protection)	Ngừng hoạt động khi dòng điện vượt quá 120% dòng định mức

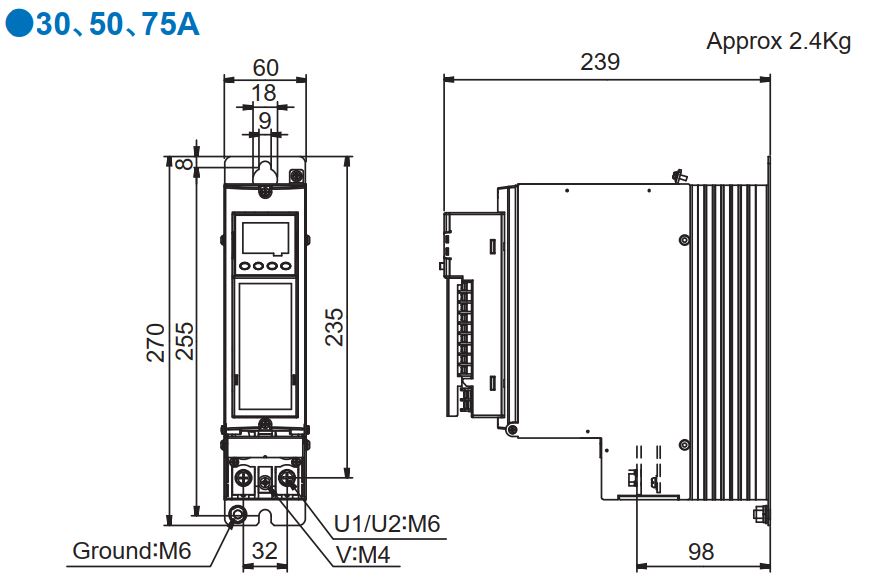

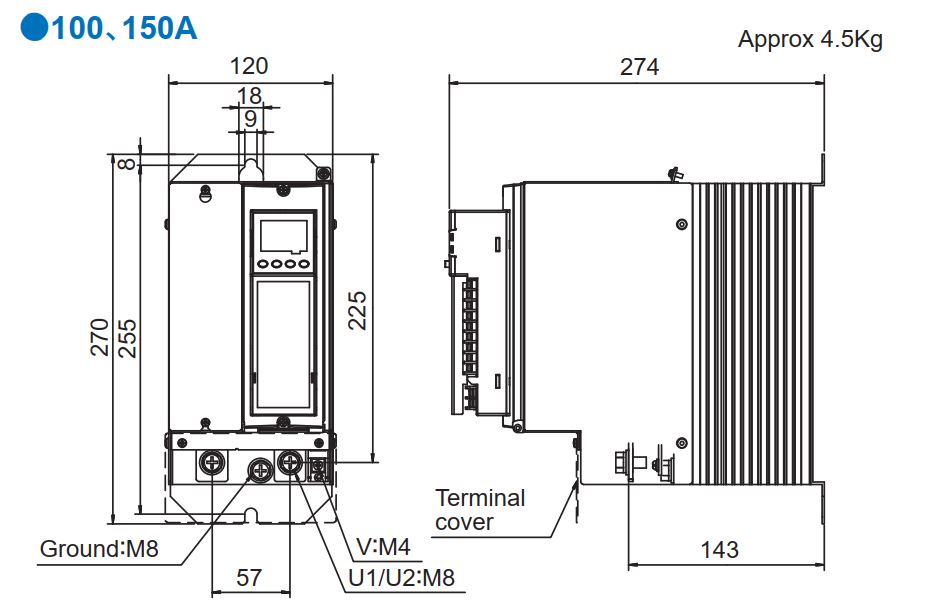

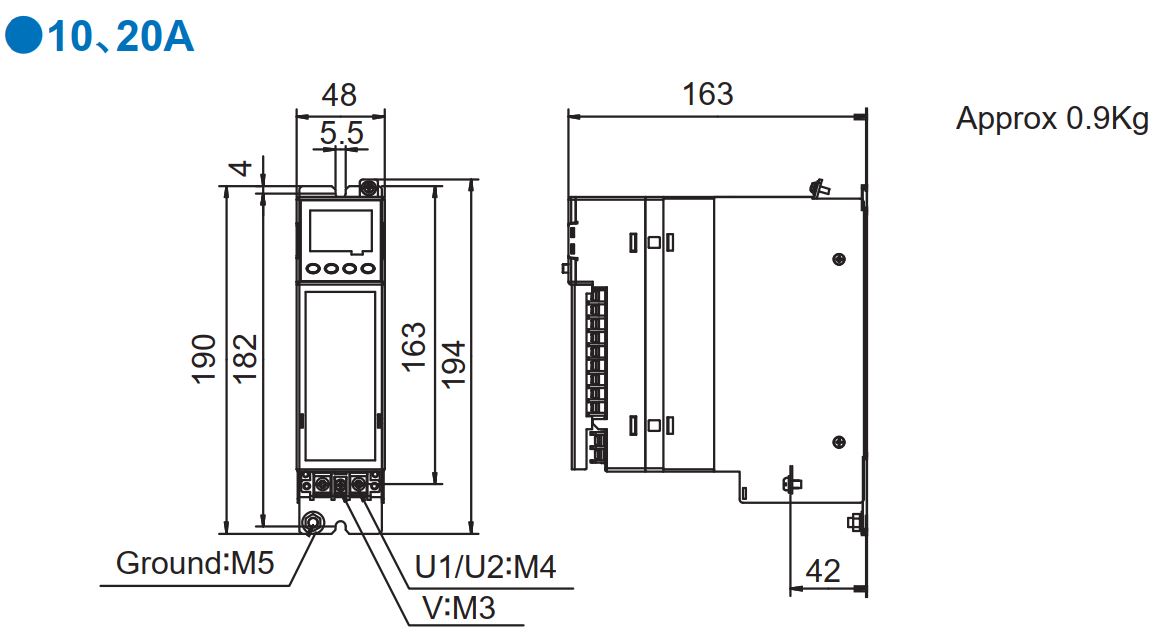

Kích thước ngoài (External dimensions)	H190×W48×D163mm (cho 10A, 20A) H270×W60×D239mm (cho 30A đến 75A) H270×W120×D274mm (cho 100A đến 150A) H320×W120×D274mm (cho 200A đến 250A) H475×W120×D310mm (cho 300A đến 500A)
