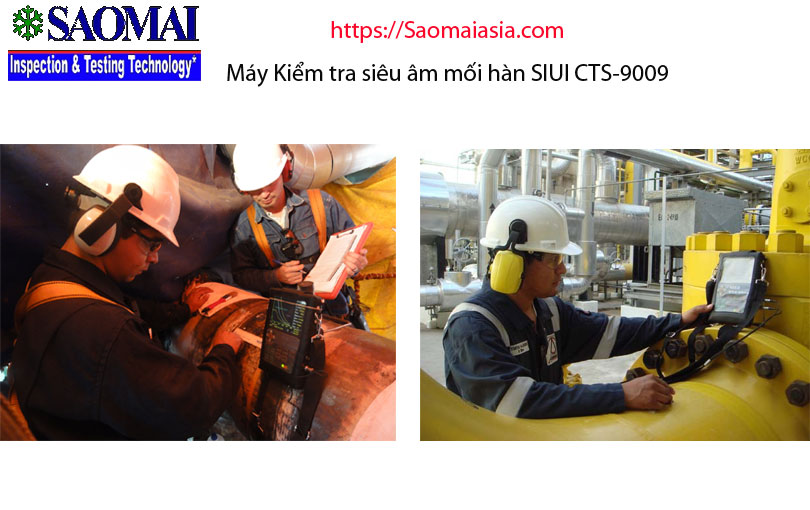

Kiểm tra mối hàn bằng phương pháp siêu âm với máy SIUI CTS-9009
Ưu điểm vượt trội của việc kiểm tra mối hàn bằng phương pháp siêu âm với máy SIUI CTS-9009 Nhỏ gọn và di động: Trọng lượng (bao gồm pin) là khoảng. 1.2kg, thích hợp làm việc trong xưởng và ngoài trời. Dễ sử dụng: Thao tác đơn giản chỉ với một tay. Bền bỉ với sự bảo vệ tuyệt vời: Hệ thống này được thiết kế dựa trên tiêu chuẩnIP65 (Tùy chọn IP67), phù hợp với môi trường công nghiệp phức tạp. Hoạt động bền bỉ: Pin Li-polymer được cấu hình có thể hỗ trợ hoạt động liên tục trong 7 giờ. Hiệu suất mạnh mẽ: Độ phân giải và độ xuyên thấu cao, đạt được khả năng phát hiện khuyết tật chính xác từ các tấm mỏng đến các miếng rèn lớn. Chức năng hoàn chỉnh: Cineloop, đo tần số đầu dò, hiệu chỉnh bề mặt cong, hiển thị RF, lưu trữ USB, biên độ B-scan, AWSD1.1 / D1.5, tiêu chuẩn đánh giá API 5UE
- Lỗi Attenuator
- Mỗi 12dB ± 1dB
- Lỗi tuyến tính dọc
- ≤ 3%
- Phạm vi động
- ≥ 30dB
- Lỗi tuyến tính ngang
- ≤ 0,5%
- Dải tần số hoạt động
- 0,5 ~ 15, trong vòng 3 bước 1 ~ 4 / 0.5 ~ 8/2 ~ 15 lựa chọn
- PRF
- 10 bước (20 ~ 500Hz có thể điều chỉnh nhưng tùy thuộc vào phạm vi phát hiện, vật liệu velcocity, sự thay đổi xung, chậm trễ thăm dò, vv)
Giá liên hệ theo cấu hình và số lượng.
Thông số kỹ thuật và mô tả
Thông số kỹ thuật CTS-9009
| Lỗi Attenuator | Mỗi 12dB ± 1dB |
| Lỗi tuyến tính dọc | ≤ 3% |
| Phạm vi động | ≥ 30dB |
| Lỗi tuyến tính ngang | ≤ 0,5% |
| Dải tần số hoạt động | 0,5 ~ 15, trong vòng 3 bước 1 ~ 4 / 0.5 ~ 8/2 ~ 15 lựa chọn |
| PRF | 10 bước (20 ~ 500Hz có thể điều chỉnh nhưng tùy thuộc vào phạm vi phát hiện, vật liệu velcocity, sự thay đổi xung, chậm trễ thăm dò, vv) |
| Độ phân giải tấm mỏng | ≤ 3mm (trong đầu dò 5C10N) |
| Phạm vi phát hiện | 0 ~ 1300mm (sóng dọc trong thép) |
| Dãy xung | -10 ~ 1000mm (sóng dọc trong thép) |
| Đầu dò 0 | 0 ~ 200 µ giây |
| Vận tốc vật liệu | 400 ~ 1500m / s |
| Giảm xóc | Cao thấp |
| Từ chối | 0 ~ 80% |
| Chỉnh lưu | Cực âm, Cực dương, đầy đủ, bộ lọc |
| Điều chỉnh độ lợi | 0 ~ 110, với các bước 0.5 /2/6/12 |
| Cổng Ethermet | Giao tiếp thời gian thực với PC (Host) và điều khiển từ xa |

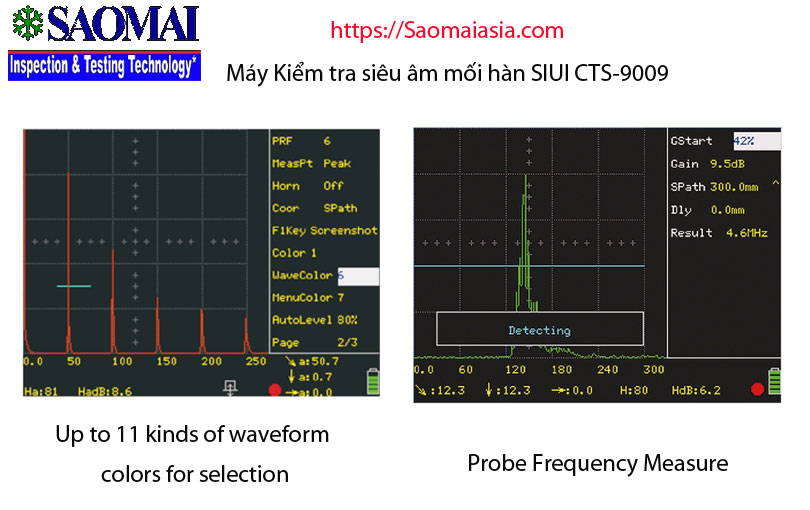

| Kiểm tra tần số đầu dò | Tính toán đầu dò với FFt |
| AWS D1.1 / D1.5 | Tính toán kết cấu thép và các mối hàn cấp cầu trên cơ sở hàn Mỹ (AWS D1.1 /D1.5) |
| API5UE | Một phương pháp định lượng để tính toán các căn cứ chiều sâu lỗ hổng trên thực hành khuyến nghị của Viện xăng dầu Mỹ (CPI) 5UE |
| Bề mặt cong | Để điều chỉnh độ sâu và khoảng cách ngang khi kiểm tra các ống tròn với đầu dò góc |
| Đường nứt | Chiều cao nứt đo lường là phương pháp phản hồi với đỉnh của đầu dò góc |
| Đo chiều dày | Để đạt được chức năng đo độ dày |
| Quét B | Nhận được hình ảnh B-scan bằng phương pháp B-scan biên độ |
| Kính lúp | Phóng to tiếng vang trong cổng đến toàn bộ khu vực tiếng vọng |
| Đường cong DAC | Để tạo, thiết lập và áp dụng các đường cong DAC |
| Đường cong AVG | Để tạo, thiết lập và áp dụng các đường cong AVG |
| Ảnh chụp màn hình | In màn hình hệ thống dưới dạng hình ảnh và xuất ra đĩa USB |
| Vòng lặp ghi âm | Chức năng ghi âm đến 7 phút |
| Cổng USB | Tiết kiệm bộ dữ liệu nội bộ hệ thống vào ổ USB qua USB |
