Máy kiểm tra siêu âm mối hàn CTS-4020E

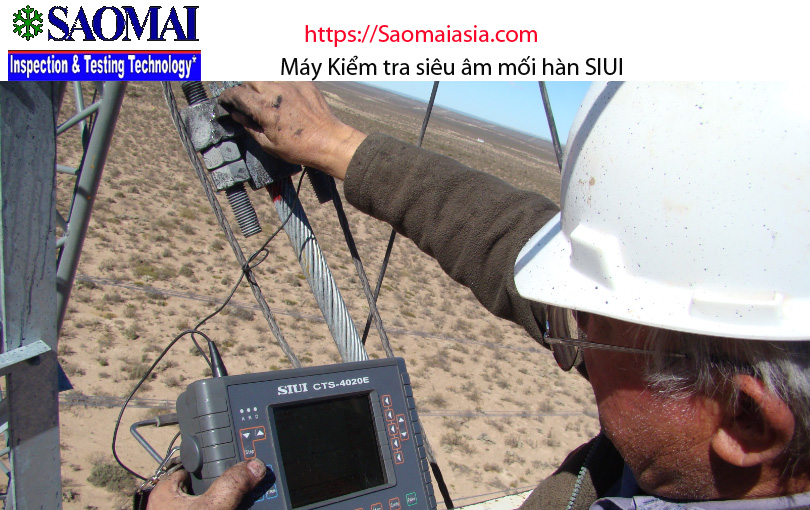

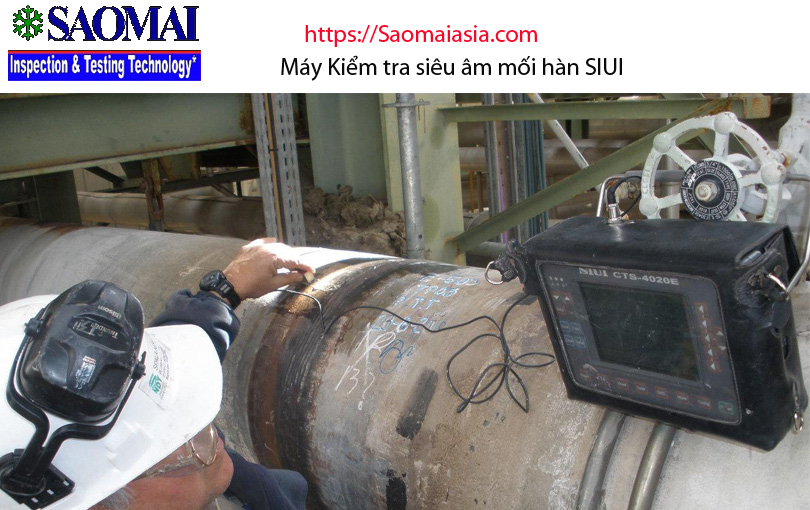

Máy kiểm tra siêu âm mối hàn SIUI CTS-4020E có các đặc tính nổi bật sau: Máy kiểm tra siêu âm mối hàn siêu âm kỹ thuật số CTS-4020E thích hợp kiểm tra các đường hàn, vật đúc, vật rèn, các chi tiết trong máy bay. Kiểm tra với nhiều loại đầu do khác nhau do đó có thể kiểm tra những vị trí phức tạp Chức năng PRF giảm nhiễu nhằm phát hiện khuyết tật tốt hơn. Pin Lithium dung lượng lớn với thời gian hoạt động lên đến 6h liên tục (Hơn nửa ngày làm việc) Có kết nối inthernet làm cho máy giao tiếp dễ dàng hơn. Màn hình LCD màu với độ sáng cao cho phép làm việc môi trường ánh sáng trực tiếp mà không bị mờ. Bộ nhớ lớn có thể lưu tới 1000 bộ dữ liệu, bao gồm rất nhiều dữ liệu kiểm tra như dạng sóng, đường cong, thông số, báo cáo thử nghiệm, v.v. Có cổng giao tiếp bằng USB để lưu dữ liệu đã lưu trữ . 10 dạng sóng và màu sắc ký tự có sẵn để lựa chọn. Chức năng bộ nhớ giá trị đỉnh và chức năng so sánh tiếng vọng: hữu ích để quét nhanh, đo và so sánh trên phôi gia công. Chức năng Cineloop để ghi lại quá trình quét tự động. Giải tần số hoạt động rộng từ 0,5 đến 15 MHZ thích hợp với mọi điều kiện kiểm tra với chiều dày khác nhau.
- Phạm vi hiển thị
- 0 ~ 6000mm (theo chiều dọc sóng trong thép), liên tục điều chỉnh, tối thiểu phạm vi hiển thị 5mm
- Hiển thị thời gian nghỉ
- -10 ~ 1000mm (sóng dọc trong thép)
- Đầu dò trễ
- 0 ~ 199,9µs
- Vận tốc vật liệu
- 1000 ~ 9999m /giây
- Giảm xóc
- 30,60,150,500Ω
- PRF
- 10 bước điều chỉnh Xấp xỉ. 20 đến 500Hz cho phạm vi hiển thị trong vòng 1500mm Xấp xỉ. 20 đến 200Hz cho phạm vi hiển thị trên 1500mm
Giá liên hệ theo cấu hình và số lượng.
Thông số kỹ thuật và mô tả
Thông số kỹ thuật của máy kiểm tra siêu âm mối hàn CTS-4020E
| Phạm vi hiển thị | 0 ~ 6000mm (theo chiều dọc sóng trong thép), liên tục điều chỉnh, tối thiểu phạm vi hiển thị 5mm |
| Hiển thị thời gian nghỉ | -10 ~ 1000mm (sóng dọc trong thép) |
| Đầu dò trễ | 0 ~ 199,9µs |
| Vận tốc vật liệu | 1000 ~ 9999m /giây |
| Giảm xóc | 30,60,150,500Ω |
| PRF | 10 bước điều chỉnh Xấp xỉ. 20 đến 500Hz cho phạm vi hiển thị trong vòng 1500mm Xấp xỉ. 20 đến 200Hz cho phạm vi hiển thị trên 1500mm |
| Dải tần số hoạt động | 0,5 ~ 15 MHz, hai bước có thể lựa chọn: 1 ~ 4 / 0.5 ~ 15 |
| Thu được | 0 ~ 110dB. Với các bước 0.5 / 2/6/12 |
| Chỉnh lưu | cực âm, cực dương, đầy đủ, tần số vô tuyến (RF) |
| Từ chối | 0 ~ 80%, tuyến tính từ chối |
| Lỗi Limearity dọc | ≤ 3% |
| Phát hiện dư thừa độ nhạy | ≥63dB |
| Đường cong DAC/TCG | Lên đến 10 đầu ghi điểm tham chiếu echo, có thể được hiển thị theo các bước; dB khoảng cách giữa ba đường cong DAC; có thể chèn điểm tham chiếu echo echo hoặc điểm tham chiếu echo đã chọn có thể được sửa đổi. |
| Cổng | 2 cổng đo độc lập. Cổng B có thể được đặt làm chế độ cổng theo dõi giao diện sóng. |
| Đo độ phân giải | 0.1mm |
| Tín hiệu báo động | Báo động âm thanh & ánh sáng (tiếng bíp cài sẵn và đèn LED trên bảng điều khiển) |
| Đo điểm chọn | ạnh hoặc đỉnh của tiếng vọng đầu tiên trong cổng |
| Đánh giá đường truyền | Hiển thị đường dẫn âm thanh, ngang, khoảng cách, khoảng cách thẳng đứng, biên độ và chênh lệch dB |
| Hiển thị | Màn hình LCD có độ phân giải cao 5.7 ” , 320 x 240 pixel |
| Thu phóng | Hai chế độ hiển thị có thể chọn: bình thường và thu phóng |
| Bộ nhớ | Phản hồi bằng bộ nhớ hiển thị đỉnh cao. Dạng sóng đỉnh cao có thể được hiển thị bằng các màu khác nhau |
| Dạng sóng | Dạng sóng: So sánh chế độ hiển thị có thể lựa chọn. Các waveform để so sánh được hiển thị trong một màu sắc khác nhau. |
| Quét độ cứng | Hình ảnh phát hiện độ cứng |
| Bộ nhớ dữ liệu | 1.000 bộ dữ liệu, bao gồm paramenters phát hiện nhà nước, con số tiếng vang, đường cong DAC, nhận xét, vv |
| Lặp lại | Phát lại tối đa 10 giây. Có thể được lưu vào một đĩa USB. Quá trình quét động có thể ghi lại được. |
| Cổng mạng | Truyền thông thời gian thực và điều khiển từ xa với PC (Host) |
| Cổng USB | Lưu hệ thống dữ liệu được lưu trữ nội bộ và dạng sóng dữ liệu vào một đĩa USB. In ra các báo cáo phát hiện. |
| Máy in | Máy in tương thích: HP-1020, HP-1120, Canon-SPS100SP |
| Cung cấp năng lượng | AC hoặc pin |
| Ắc quy | Pin lithium (7.2V, 7.2Ah) |
| Thời gian hoạt động | ≥6h Khi sử dụng với gói bột 7.2Ah lithium (phụ thuộc vào độ sáng của đèn nền) |
| Điện áp hoạt động | DC 6 ~ 9V (nguồn điện bên ngoài); 6.0 ~ 8.4V (pin) |
| Nhiệt độ hoạt động | 0oC ~ 40oC |
| Trọng lượng | Khoảng 1,94kg (không bao gồm pin) |
| Kích thước | 260mm x 180mm x 95mm (W x H x D) |
